許多新手第一次接觸汽車GPS定位器不熟悉的安裝GPS,導致無序安裝,導致不完整的產品功能的實現,或定位精度不如制造商的描述影響其中一個是線路的問題。如果無法連接怎么辦?這里是最全面的介紹。

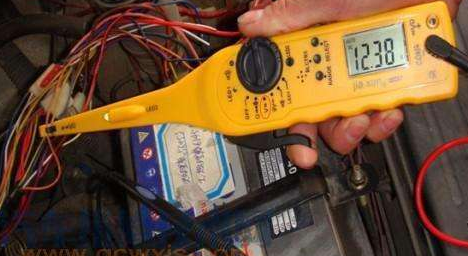

1. 供電線路的查找方法。汽車平臺的供電線束一般存在于方向盤下裝飾板的內線束和中央電器箱的線束中。當條件允許時，它直接連接到電池的正極上。該平臺直流電壓為10~36V。電源線在點火開關的任何狀態下都有電。查找方法:拔出鑰匙，找出最粗的鐵絲，用測試燈(或測試筆)將鐵絲一端，另一端對接頭進行測試。如果測試燈總是開著，這意味著電纜就是電源線。

2. ACC信號線的求取方法。ACC線通常存在于方向盤下裝飾板線束和中央電器箱線束中。ACC信號線是主機判斷車輛是否處于起動狀態的主要依據。查找方法:在點火開關線束中查找較粗的導線，將鐵片放在試驗燈的一端，并在導線接頭的另一端進行檢測:當點火開關打在“ACC”或“on”齒輪上時，試驗燈處于on狀態;當點火開關關閉時，測試燈將關閉，連接為ACC線。

3.轉向燈線的搜索方法。方向盤燈線束一般存在于方向盤下的裝飾板線束、中央電器箱線束和前門線束中。大多數車型都是左右兩種，但也有少數車型分為前、后、左、右四行。尋找方法:因?yàn)樽筮吅陀疫咁伾男?剎車燈和扭轉燈都是一樣的,我們可以把左邊和右邊的顏色利用前后組合燈,發現把燈線,看到它的顏色和大小,然后找到相同顏色和大小的汽車的內部治理。當打開左或右轉燈開關時，用測試燈試試這條線。如果測試燈亮了，并與轉向燈一起熄滅，這條線就是轉向燈線。對于另一個轉向燈也是一樣。注意:一些模型的操舵燈(轉向燈光控制模塊)不能確認下利用開關的操舵燈,所以他們只能利用中央電器盒和左和右前門內的利用以同樣的方式。對于前后轉向燈分別由模塊控制的車輛，建議僅將后轉向燈連接到線路上，不影響原線路。這種接線方式只能在防御解除時使后方車燈亮起。

4. 尋找制動線的方法在腳剎上方的制動燈開關處可以找到制動線。查找方法:找到剎車燈開關，用測試燈的一端壓鐵，另一端在開關接頭處進行測試。其中一根導線應是帶電的，另一根導線應是踩腳剎后帶電的，松開腳剎后的非帶電導線為制動導線。5. 切油導線的尋找方法汽車平臺的切油導線與油泵的正極線串聯。油泵正極線的特點是將點火開關轉到正齒輪上。當車輛不啟動時，線路短時間內帶正電2 - 3秒，然后恢復到初始無電狀態。啟動發動機后，管路始終帶正電荷。原車設計的目的是使油管在發動機啟動前具有標準油壓，同時防止點火開關在“開啟”齒輪上長時間燃燒油泵而使車輛無法啟動。油泵的正極可在油箱、左右前門線束、中央電箱中找到。

5.查找方法:在線束中找到較粗的線束，用測試燈在線束一端打鐵，另一端對線束接頭進行測試。當點火開關接通檔位，車輛未啟動時，線路將在短時間內帶正電2 - 3秒，然后恢復到初始無電狀態。發動機啟動后，管路總是帶正電，所以這條管路是油泵的正極管路。

6. 尾柵信號線的求取方法。所述尾門信號線與所述尾門開關線連接，所述尾門開關線可在后尾箱、左右門套中找到。一般情況下，車輛有正觸發器和負觸發器兩種連接方式。當尾門打開時，尾門觸發線為正，當尾門關閉時，尾門觸發線為非電觸發線。當尾門打開時，尾門觸發線接地，當尾門關閉時，尾門觸發線為正或負。查找方法:在尾門觸發開關處查找尾門觸發線，查看其顏色和大小，然后用測試燈在一端打鐵，另一端在導線接頭上測試，看是正觸發還是負觸發。然后在車上的線束上，找同樣顏色大小的導線，用試驗燈在一端的鐵絲上，另一端的導線上進行接頭試驗，找到導線。

7. 側門信號線的搜索方法。側門信號線與門控開關線連接。它可以發現在左右前門線束。原車輛閘門控制開關線的觸發方式有正觸發和負觸發兩種。此外,有兩種連接方式原始汽車door-controlled開關線:四個閘控開關線是連接在一起的傳統連接方式和模塊控制,和四個獨立閘控開關線是連接通過一個新的連接模式與室內燈延誤滅火功能。搜索方法:傳統的四門控開關線連接方式，直接連接到單門控開關線即可。在門開關處觀察門開關線的顏色和尺寸，然后在前門線束中找到相同的顏色和尺寸線。當側門打開時，側門觸發線帶電，當側門關閉時，側門觸發線帶電。當側門打開時，側門的觸發線接地。當側門關閉時，側門的觸發線帶電，即為負觸發。對于模塊控制的模型，可以分為兩種類型:沒有原車防盜遙控的舊模型和有原車防盜遙控的新模型。不具備防盜和遙控功能的車輛可連接到控制地線上，控制地線將室內燈具連接到控制模塊上。門打開后，通過控制模塊接地，室內燈亮;門關閉時，室內燈熄滅后延時約20秒不接地。在原有防盜車和遙控車上增加4個二極管(1N4001)，分別與4根側門開關線連接。所述二次晶體管的正極與所述小車平臺的側門信號線相連，所述二極管的負極分別與四門控開關線相連。門控開關線路電壓較低，必須同時用萬用表和測試燈進行測量，才能得到清晰的結果。

8. 尋找角線的方法。喇叭線可在方向盤下裝飾板內線束、中央電器箱線束、喇叭處找到。有四種方法連接原始汽車的喇叭。A關閉點火開關喇叭口，喇叭口繼電器控制喇叭口發火線(正或負觸發器);B關閉點火開關喇叭，喇叭繼電器控制喇叭接地線(負觸發器);C將點火開關喇叭打開并發聲，喇叭繼電器控制喇叭發射線(正觸發);D打開點火開關喇叭。可以按喇叭。喇叭繼電器控制喇叭接地線。
